Конструктивные типы шаровых кранов

1.Плавающий шаровой кран

Конструкция плавающего шарового крана сосредоточена на плавающем шаре. Под действием давления среды шар может производить определенное перемещение, тем самым плотно прижимаясь к уплотнительной поверхности выпускного конца, обеспечивая герметизацию выпускного конца. Данная структурная форма имеет следующие характеристики:

Простая конструкция: Конструкция плавающего шарового крана относительно проста, удобна в изготовлении и обслуживании.

Хорошее уплотнение: под действием среднего давления плавающий шар приближается к уплотнительной поверхности и может эффективно обеспечивать уплотнение.

Область применения: Обычно подходит для трубопроводных систем среднего и низкого давления.

Следует отметить, что нагрузка рабочей среды, воспринимаемая шаром плавающего шарового крана, будет напрямую передаваться на выходное уплотнительное кольцо. Поэтому при проектировании и выборе материалов необходимо учитывать, сможет ли материал уплотнительного кольца выдерживать нагрузку среды, особенно в условиях высокого давления или особых сред.

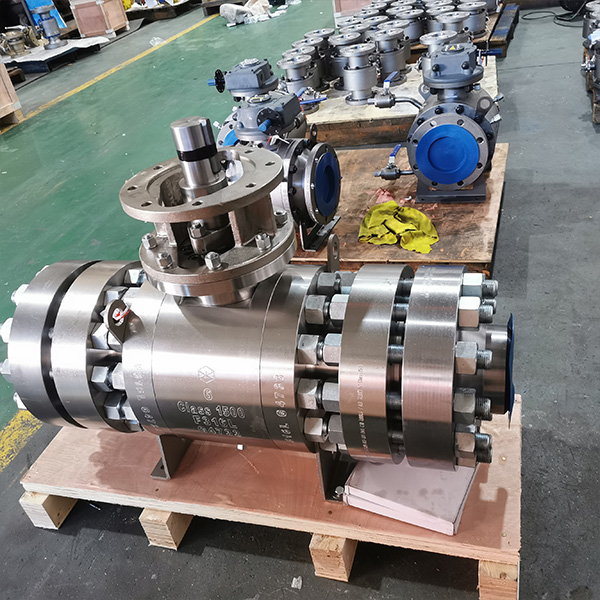

2.Фиксированный шаровой кран

Шаровой кран цапфового типа имеет конструкцию с фиксированным шаром. Шар не будет двигаться под давлением среды, но уплотнение достигается за счет движения плавающего седла клапана. Такая конструкция имеет следующие преимущества:

Низкий рабочий крутящий момент: на верхнем и нижнем валах сферы установлены подшипники, что эффективно снижает рабочий крутящий момент.

Возможность применения при высоком давлении: подходит для трубопроводных систем высокого давления и большого диаметра, может выдерживать более высокое рабочее давление.

Шаровой кран с масляным уплотнением: для снижения рабочего крутящего момента и улучшения герметичности современные шаровые краны с цапфовым креплением часто изготавливаются со смазочным маслом для образования слоя масляной пленки, что дополнительно улучшает герметичность и упрощает эксплуатацию.

Шаровой кран с цапфой широко используется в условиях высокого давления и большого диаметра благодаря своей стабильной конструкции и отличным уплотнительным свойствам. Он является незаменимым и важным компонентом в промышленных системах.

3.Эластичный шаровой клапан

Эластичный шаровой кран имеет конструкцию эластичного шара, а шар и уплотнительное кольцо обычно изготавливаются из металлических материалов. Этот клапан хорошо работает в условиях высоких температур и высокого давления и имеет следующие особенности:

Высокий коэффициент давления уплотнения: поскольку шар и уплотнительное кольцо изготовлены из металла, эффективность уплотнения превосходна в условиях высокого давления и высокой температуры.

Уплотнение с помощью внешней силы: поскольку давление среды само по себе не может обеспечить требуемый уплотнительный эффект, эластичным шаровым кранам обычно требуется внешняя сила для обеспечения уплотнения.

Области применения: Широко используется в особых условиях, таких как среды с высокой температурой и высоким давлением, такие как нефть, природный газ или пар.

Хотя эластичный шаровой кран более сложен в эксплуатации и изготовлении, его надежность и работоспособность в тяжелых условиях эксплуатации делают его популярным.

Конструктивная форма шарового крана напрямую определяет области его применения и эксплуатационные характеристики. Плавающий шаровой кран подходит для систем среднего и низкого давления благодаря своей простой конструкции и хорошим уплотнительным свойствам; фиксированный шаровой кран подходит для условий высокого давления и большого диаметра благодаря своему низкому рабочему крутящему моменту и высоким уплотнительным свойствам; эластичный шаровой кран стал предпочтительным оборудованием в условиях высоких температур и высокого давления благодаря своей конструкции с металлическим уплотнением.

Выбор подходящей конструкции шарового крана в соответствии с реальными условиями эксплуатации может не только повысить эффективность работы трубопроводной системы, но и эффективно обеспечить ее безопасность и устойчивость.
